2.輸入電抗器

2.1輸入電抗器作用

輸入電抗器又稱電源協調電抗器，它能夠限制電網電壓突變和操作過電壓引起的電流沖擊，有效地保護變頻器和改善其功率因數，有效地抑制諧波電流。輸入電抗器串連在電源進線與變頻器輸入側，用于抑制輸入電流的高次諧波，
減少電源浪湧對變頻器的沖擊，改善三相電源的不平衡性，提高輸入電源的功率因數。輸入電抗器既能阻止來自電網的幹擾，又能減少整流單元産生的諧波電流對電網的污染。當電源容量很大時，更要防止各種過電壓引起的電流沖擊，因爲它們對變頻器内整流二極管和濾波電容器都是有威脅的。

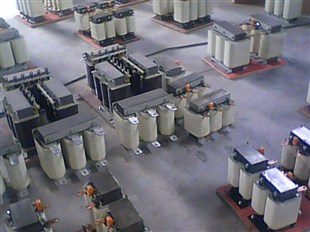

變頻器專用輸入輸出電抗器
1、電抗器适用于無功功率補償和諧波的治理系統中，可以改善功率因數，對諧波起濾波作用，以抑制電網電壓波形畸變，從而改變電網質量和保證電力系統安全運行。
2、進線電抗器用來限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時産生的電壓缺陷
,它既能阻止來自電網的幹擾，又能減少整流單元産生的諧波電流對電網的污染。
3、直流電抗器(又稱平波電抗器)主要用于變流器的直流側，電抗器中流過的具有交流分量的直流電流。主要用途是将疊加在直流電流上的交流分量限定在某一規定值,
保持整流電流連續，減小電流脈動值,改善輸入功率因數.
4、輸出電抗器的主要作用是補償長線分布電容的影響，并能抑制輸出諧波電流，提高輸出高頻阻抗,有效抑制dv/dt.減低高頻漏電流,起到保護變頻器,減小設備噪聲的作用。
電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要，布置爲垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會産生數值很大的短路電流。
如果不加以限制，要保持電氣設備的動态穩定和熱穩定是非常困難的。因此，爲了滿足某些斷路器遮斷容量的要求，常在出線斷路器處串聯電抗器，增大短路阻抗，限制短路電流。
由于采用了電抗器，在發生短路時，電抗器上的電壓降較大，所以也起到了維持母線電壓水平的作用，使母線上的電壓波動較小，保證了非故障線路上的用戶電氣設備
運行的穩定性。
近年來，在電力系統中，爲了消除由高次諧波電壓、電流所引起的電容器故障，在電容器回路中采用串聯電抗器的方法改變系統參數，已取得了顯著的效果。

3 電抗器的工作原理：220kV、110kV、35kV、10kV電網中的電抗器是用來吸收電纜線路的充電容性無功的。可以通過調整并聯電抗器的數量來調整運行電壓。超高壓并聯電抗器有改善電力系統無功功率有關運行
狀況的多種功能，主要包括：（1）輕空載或輕負荷線路上的電容效應，以降低工頻暫态過電壓。（2）改善長輸電線路上的電壓分布。（3）使輕負荷時線路中的無功功率盡可能就地平衡，防止
無功功率不合理流動同時也減輕了線路上的功率損失。（4）在大機組與系統并列時降低高壓母線上工頻穩态電壓，便于發電機同期并列。（5）防止發電機帶長線路可能出現的自勵磁諧振現象。
（6）當采用電抗器中性點經小電抗接地裝置時，還可用小電抗器補償線路相間及相地電容，以

加速潛供電流自動熄滅，便于采用。依靠線圈的感抗阻礙電流變化的電器。

按用途分爲7種：

①限流電抗器。串聯于電力電路中，以限制短路電流的數值。

②并聯電抗器。一般接在超高壓輸電線的末端和地之間，起無功補償作用。
③通信電抗器。又稱阻波器。串聯在兼作通信線路用的輸電線路中，用以阻擋載波信号，使之進入接收設備。④消弧電抗器。又稱消弧線圈。接于三相變壓器的中性點與地之間，用以在三相電網的一相接地時供給電感性電流，

以補償流過接地點的電容性電流，使電弧不易起燃，從而消除由于電弧多次重燃引起的過電壓。

⑤濾波電抗器。用于整流電路中減少竹流電流上紋波的幅值；也可與電容器構成對某種頻率能發生共振的電路，以消除電力電路某次諧波的電壓或電流。

⑥電爐電抗器。與電爐變壓器串聯，限制其短路電流。⑦起動電抗器。與電動機串聯，限制其起

動電流。

輸入輸出電抗器用以抑制浪湧電壓和浪湧電流，保護變頻器和調速器，延長其使用壽命和防止諧波幹擾。應該是利用電抗器
電感量高的特點，電感量高根據公式XL＝2πfL算出感抗也高，感抗高所以阻止諧波。
