掃描式熱金屬檢測器

• 靈敏度400 °C
• 遠程靈敏度控制
• 專爲惡劣工作環境設計

掃描式熱金屬檢測器 DC2000

優點

• 可方便實施檢測器的方位調整
• 檢測器的縱向視場大，在工件縱向位置不确定的情況下，可确保可靠的檢測
• 檢測器的橫向視場小，檢測定位更精确
• 解析光束(瞬态視場)小，确保可靠檢測
• 針對軋線應用(有氧化鐵皮和水汽)，選用最合适的光電探測器
• 維護工作少

介紹

Rota-Sonde DC 2000 是一種光機掃描方式工作的傳感器， 它對熱工件發出的紅外輻射敏感。

它是一個獨立完整的傳感器，包括：

• 光電子系統本體，保護窗罩和連接器
• 冷卻旁闆和可調節方位的安裝底座

Rota-Sonde DC 2000的設計以及鑄鋁殼體都确保它特别适應鋼鐵工業惡劣的工作環境(振動，高溫，水汽，煙塵)。

工作原理

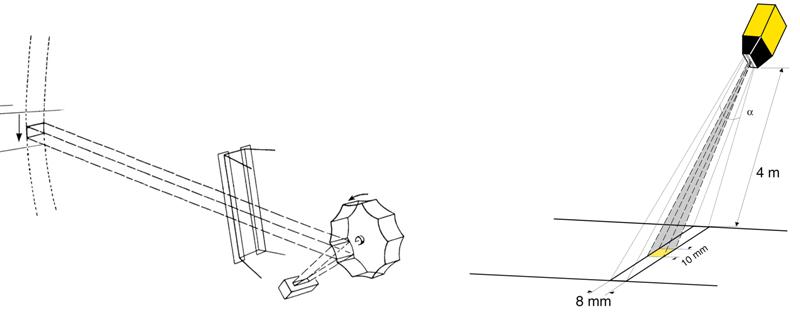

一個旋轉的多面反射鏡裝置掃描傳感器的檢測視場，工件的紅外輻射被這些反射鏡反射到光電元件上。

Rota-Sonde DC 2000 獨特的光機掃描工作原理使得它有如下優點：

• 大的縱向視場使得安裝調整方便，同時也提供更可靠的檢測，而不管工件的縱向位置如何
• 窄的橫向視場确保精确的檢測
• 小的解析光束（瞬時視場）确保可靠的檢測

所有這些特點最終帶來了精确和可靠的檢測，無論工件的尺寸、溫度如何，或是檢測距離以及工件在掃描視場中的位置如何。

光電敏感元件

Rota-Sonde DC 2000 采用特殊的紅外探測器，它是探測溫度低至400℃的鋼鐵工件的最佳敏感元件。

機械

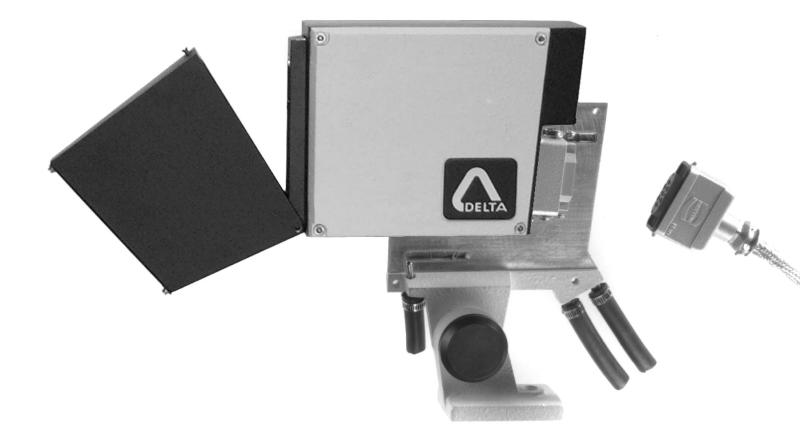

Rota-Sonde DC 2000 裝在一個密閉的鑄鋁外殼内。

窗口玻璃前有一個起保護作用的窗罩，在它上面有空氣接頭，接上壓縮空氣後，就可以在窗口玻璃前形成對外的空氣正壓。窗罩和殼體之間鉸合連接，可以方便地翻下，以便清潔窗口玻璃。

殼體安裝在設有不鏽鋼鋼管的冷卻旁闆上，再通過旁闆安裝到可以作兩個方向旋轉調整的底座上。冷卻水和吹掃空氣的接口都在冷卻旁闆上。這樣就可以在不斷開水和空氣的情況下拆換傳感器本體，而且無需進行光學的重新調整。

電子

• 具有最佳光譜響應的高靈敏紅外探測器能在有水汽的場合探測低溫目标
• 重型連接器上配備的是耐高溫電纜
• 可插拔的電路闆

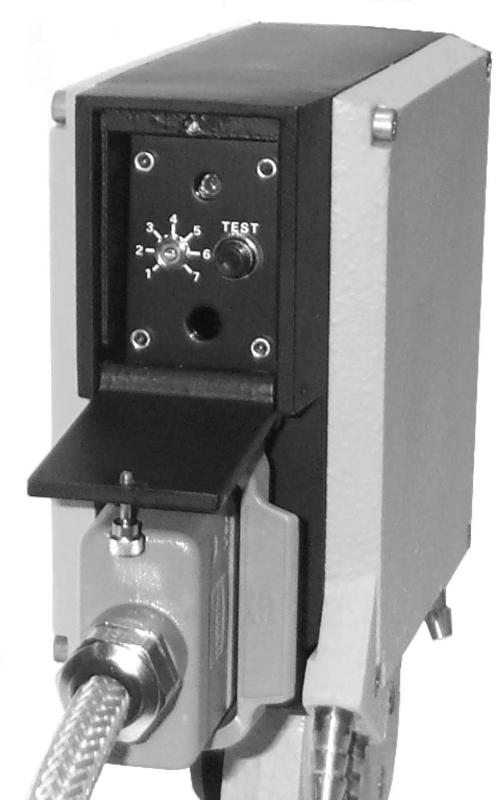

• 在鉸合連接的保護蓋下面有一控制面闆，它提供：
  • 通過穿越傳感器本體的直接觀察，可方便傳感器的方位調整
  • 調整靈敏度的電位器
  • 一個測試按鈕，可控制内部燈的點亮，以模拟視場中出現的工件
  • “檢測到工件”的LED指示燈
