掃描式熱金屬檢測器

2個可切換的靈敏度範圍：400℃和250℃
可實施遠程靈敏度控制
自監控功能

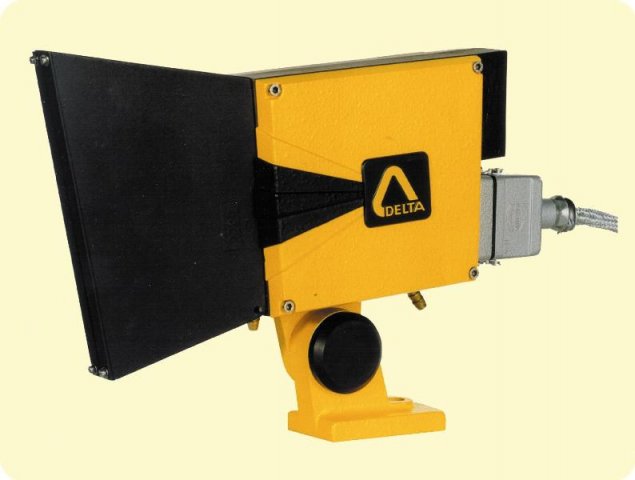

掃描式熱金屬檢測器 DC3000

特點

可方便實施檢測器的方位調整。
縱向視場大，在工件縱向位置不确定的情況下，可确保可靠的檢測。
橫向視場窄，使得檢測定位更精确。
解析光束（瞬時視場小），确保可靠檢測。
針對軋線應用(有氧化鐵皮和水汽），選用最适合的紅外傳感器。
維護工作少

應用

Rota-Sonde DC 3000是應用于連鑄和軋線的掃描型熱金屬檢測器，具有兩個靈敏度範圍供選用，并具有兩種自監控功能。

當選用"高靈敏度" 範圍時，該檢測器可以檢測溫度低至 250℃ 的鋼鐵工件。

因此，Rota-Sonde DC 3000 可以很方便地滿足鋼鐵工業所有的熱金屬檢測的應用需求。并且它的自監控功能對預防性維護提供了極大的幫助。

應用示例

Rota-Sonde DC 3000 非常适合對低溫軋制工件的檢測以及對低發射率材料的檢測。

同時對于那些由于生産工藝或材料的改變将引起工件溫度或發射率很大變化的應用場合，這種熱金屬檢測器也是非常适用的，比如對穿水冷卻後工件的檢測或對特殊鋼工件的檢測等等。

描述

Rota-Sonde DC 3000是一種光機掃描方式工作的傳感器，它對熱工件發出的紅外輻射敏感。

它是一個獨立完整的傳感器，包括：

帶有保護窗罩的光電子系統本體
冷卻旁闆和可調節方位的安裝底座

Rota-Sonde DC 3000的設計以及壓鑄鋁殼體都确保它特别适應鋼鐵工業惡劣的工作環境(撞擊、振動、高溫、水汽、煙塵)。

工作原理

1. 掃描系統

一個 旋轉的多面反射鏡裝置掃描傳感器的檢測視場，工件的紅外輻射被這些反射鏡鏡面反射到光電元件上。

Rota-Sonde DC 3000獨特的光機掃描工作原理使得它有如下優點：

大的縱向視場使得安裝調整方便，同時也提供更可靠的檢測，而不管工件的縱向位置如何。
窄的橫向視場确保精确的檢測。
小的解析光束(瞬時視場)确保可靠的檢測。

所有這些特點最終帶來了精确和可靠的檢測，無論工件的尺寸、溫度如何，或是檢測距離以及工件在掃描視場中的位置如何。

光電敏感元件

Rota-Sonde DC 3000采用特殊的紅外探測器，這種探測器是檢測溫度低至250℃的鋼鐵的最佳敏感元件。

us-dc3000-006-800x600

機械

Rota-Sonde DC 3000裝在一個密閉的鑄鋁外殼内。

窗口玻璃前有一個起保護作用的窗罩，在它上面有空氣噴嘴。接上壓縮空氣後，就可以在窗口玻璃前形成對外的空氣正壓。窗罩和殼體之間鉸合連接，可以方便地翻下，以便清潔窗口玻璃。

殼體安裝在設有不鏽鋼鋼管的冷卻旁闆上，再通過旁闆安裝到可以作兩個方向旋轉調整的底座上。

冷卻水和吹掃空氣的接口都設在冷卻旁闆上。這樣就可以在不切斷水源和氣源的情況下拆換傳感器本體，且無需進行光學的重新調整。

us-dc3000-007-800x600

電子

具有最佳光譜響應的高靈敏度紅外探測器能在有水汽的情況下檢測低溫目标。
可遠程切換的兩檔靈敏度範圍。
堅實的連接器上配備的是耐高溫電纜。
可插拔的電路闆
在鉸合連接的保護蓋下面有一控制面闆，它提供：
- 通過穿越傳感器本體的直接觀察，可方便傳感器的方位調整。
- 兩個調整靈敏度的電位器（每個靈敏度範圍各一個）。
-一個測試按鈕，可控制内部燈的點亮，以模拟視場中出現的工件。
- 一個三色LED指示燈 :
綠: 沒有檢測到熱工件
紅: 檢測到熱工件
橙: 敏感元件（紅外探測器）信号飽和
滅: 報警
