Σ-Ⅴ系列伺服電機

更新：2021-4-3 8:56:34 點擊：

産品介紹

Σ-Ⅴ系列

卓越的機械性能，盡在掌握之中！
輕松而高效的工作已不在是夢想，Σ-Ⅴ系列伺服驅動即可讓您夢想成真。
Σ-Ⅴ系列配備的新型免調整功能, 打破了伺服驅動器 “不調整就不能順利運行” 的常識, 實現了即通即用。
Σ-Ⅴ系列系列的新型高級自動調諧功能, 既可縮短安裝時間, 又能充分發揮機械的性能。

性能卓越

擁有同行業高的放大器響應性，大大縮短了整定時間

僅爲本公司以往産品的1/12

增強了振動抑制功能

通過增加和改進振動抑制功能，可提高跟随性能，縮短整定時間。
另外還能減少驅動時的振動（音）以及停止時機械前端的振動。

與中慣量伺服電機組合，提高機械性能

起動簡便

縮短安裝時間

根據向導提示，可簡單進行參數設置
通過SigmaWin+接線确認功能,可一次性完成接線檢查。
實時跟蹤調整狀态,可瞬間完成确認。

除了起動簡便，還配備有各種便于使用的功能！

伺服電機容量選型軟件SigmaJunmaSize＋
根據用途進行最佳選型：兼顧轉動慣量、DB電阻等

調諧簡單

新型免調整功能

即使不進行伺服調整，當負載轉動慣量發生變化不超過20倍時亦可無振動地進行驅動。
整定時間：100～150ms級

新型高級自動調諧功能

在指令濾波器功能、反饋增益調整功能的基礎上，又增加了前饋增益自動調整功能，可進行最佳調整。通過摩擦補償功能，可自動平整驅動時摩擦的不規則性。
整定時間：10ms級

新型單參數調諧功能

可進行微調整，進一步提高機械性能。
整定時間：0～4ms級

維護時縮短故障診斷時間

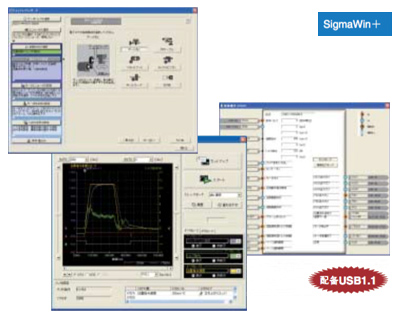

SigmaWin＋工程工具（PC軟件）
警報診斷功能：推斷警報原因并及時提示處理方法。

擴展性優異

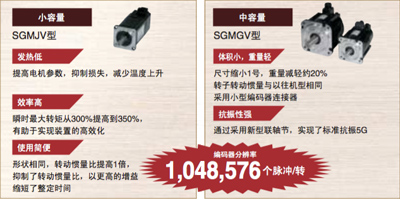

與機器匹配的伺服電機種類齊全

中慣量伺服電機→有助于提高機械的穩定性
小慣量伺服電機→可高速實現加減速

各種伺服執行器

支持所有DD電機、直線電機、直線滑塊

标準配備5種指令形态

·模拟量電壓、脈沖序列指令型
·裝備INDEXER功能型
·MECHATROLINK-Ⅱ通信指令型
·裝備DeviceNet通信功能型
·MECHATROLINK-Ⅲ通信指令型

備有各種通信接口、各種反饋用選配模塊

标配産品符合安全标準

伺服單元主體符合國際标準IEC61800-5-2規定的STO功能。[日本同行業首創（2007年3月）]與安全模塊組合使用時，符合國際标準IEC61800-5-2規定的STO功能、SS1功能、SS2功能、SLS功能。[日本同行業首創（2010年5月21日）]

裝備符合SEMI“F47”标準的功能（使用三相AC200V時）

輕松适用于半導體、液晶制造裝置

備有多種電機産品，可滿足廣泛的市場需求和各種用途

詳細信息

安川伺服電機-SGMJV

一、安川伺服電機SGMJV的型号判别方法：

● 第1+2位：額定輸出

● 第3位：電源電壓

符号	規格
01	100W
02	200W
04	400W
08	750W

符号	規格
A	AC200V

● 第4位：串行編碼器

● 第5位：設計順序

符号	規格
D	20位增量型

符号	規格
E	耐環境型

● 第6位：軸端

● 第7位：選配件

符号	規格
6	直軸、帶鍵槽、帶螺孔

符号	規格
E^*	帶油封、帶保持制動器(DC24V)
S^*	帶油封

二、伺服電機 SGMJV 額定值和規格

額定時間：	連續	耐熱 等級：	B
振動等級：	V15	絕緣耐壓：	AC1500V 1分鍾
絕緣電阻：	DC500V，10MΩ以上	保護方式：	全封閉自冷式IP65（軸貫通部分除外）
使用環境溫度：	0～40°C	使用環境濕度：	20～80%（不得結露）
勵磁方式：	永磁式	連接方式：	直接連接
安裝方式：	法蘭式	旋轉方向：	正轉指令下從負載側看時爲逆時針方向（CCW）旋轉

電壓		200V
伺服電機型号 SGMJV-��		01A	02A	04A	08A
額定輸出^*1	W	100	200	400	750
額定轉矩^1,2	N·m	0.318	0.637	1.27	2.39
瞬時最大轉矩^*1	N·m	1.11	2.23	4.46	8.36
額定電流^*1	Arms	0.84	1.6	2.7	4.7
瞬時最大電流^*1	Arms	2.9	5.8	9.3	16.9
額定轉速^*1	min^-1	3000
高轉速^*1	min^-1	6000
轉矩參數	N·m/Arms	0.413	0.435	0.512	0.544
轉子轉動慣量	×10^-4kg·m²	0.0596 (0.0743)	0.245 (0.309)	0.418 (0.482)	1.45 (1.621)
額定功率變化率^*1	kW/s	17.0	16.6	38.6	39.4
額定角加速度^*1	rad/s²	53400	26000	30400	16500
配套伺服單元	SGDV-��	R90A	1R6A	2R8A	5R5A
